- 60 kW
- 2-stupňové prevedenie (konštrukcia)
- prispôsobovanie sa výkonu podľa potreby cez 2 kompresory
- možnosť chladenia
- Tepelné čerpadlo iDM TERRA AL 60 Max je konštruované s dvomi rozdelenými chladivovými okruhmi.
- To znamená dvojnásobný výkon , duplované zabezpečenie, vysokú flexibilitu a dlhšiu životnosť.
Tepelné čerpadlá do 300 kW v kaskáde pre veľké objekty

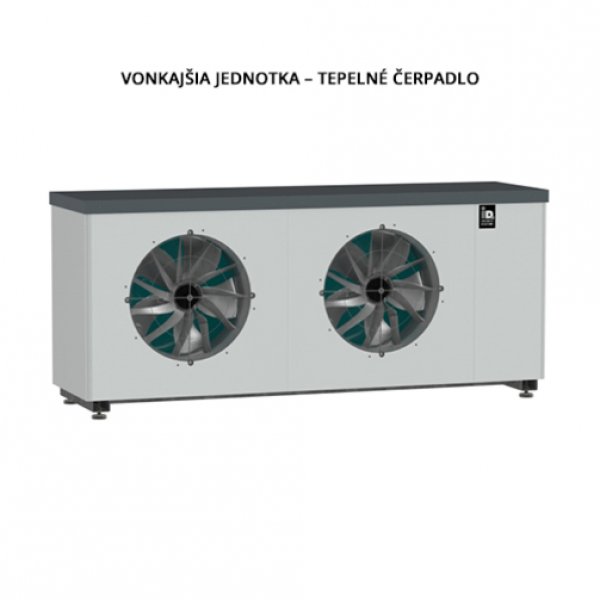

Tepelné čerpadlo TERRA AL 60 Max je kompaktné tepelné čerpadlo vzduch – voda určené pre exteriérovú inštaláciu. Štandardne je určené na kúrenie, chladenie a prípravu teplej vody.
Tepelné čerpadlo TERRA AL 60 Max disponuje dvomi oddelenými chladivovými okruhmi s dvomi výparníkmi, s dvomi ventilátormi a s dvomi kompresormi. Tak môže dvojstupňovo modulovať výkon. Delenými chladivovými okruhmi môže tepelné čerpadlo TERRA AL Max jeden chladivový okruh odmrazovať, zatiaľ čo s druhým ešte kúriť.
Tepelné čerpadlá TERRA AL Max predstavujú so zreteľom na vysoké výkony a tiež nízkymi inštalačnými nákladmi pre väčšie objekty atraktívnu alternatívu riešenia prevádzkových potrieb. Má výbornú energetickú efektívnosť, COP 3,52 pri A2/W35.

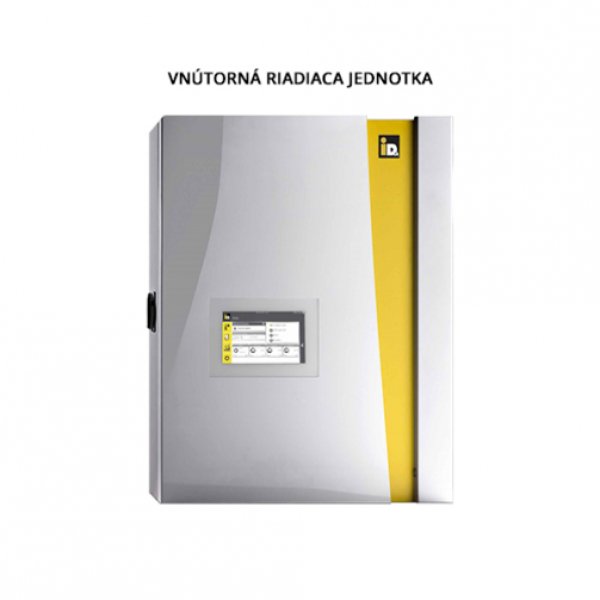

Vzhľadom na vysoký prietok vzduchu pri vykurovacom výkone od 20 kW a viac, je inštalácia v exteriéry jednoznačne jednoduchšie realizovateľná ako vnútorná inštalácia a odpadávajú k tomu nevyhnutné vzduchové prieduchy. Iba riadenie tepelného čerpadla je v oddelenej riadiacej skrinke umiestnenej v interiéry budovy chránené pred počasím.
Tepelné čerpadlá TERRA AL Max pracujú s chladivom R410A, ktoré po správnej montáži a autorizovanom uvedení do prevádzky cirkuluje v dvoch uzavretých okruhoch a tak nehrozí prakticky žiadne znečistenie životného prostredia.

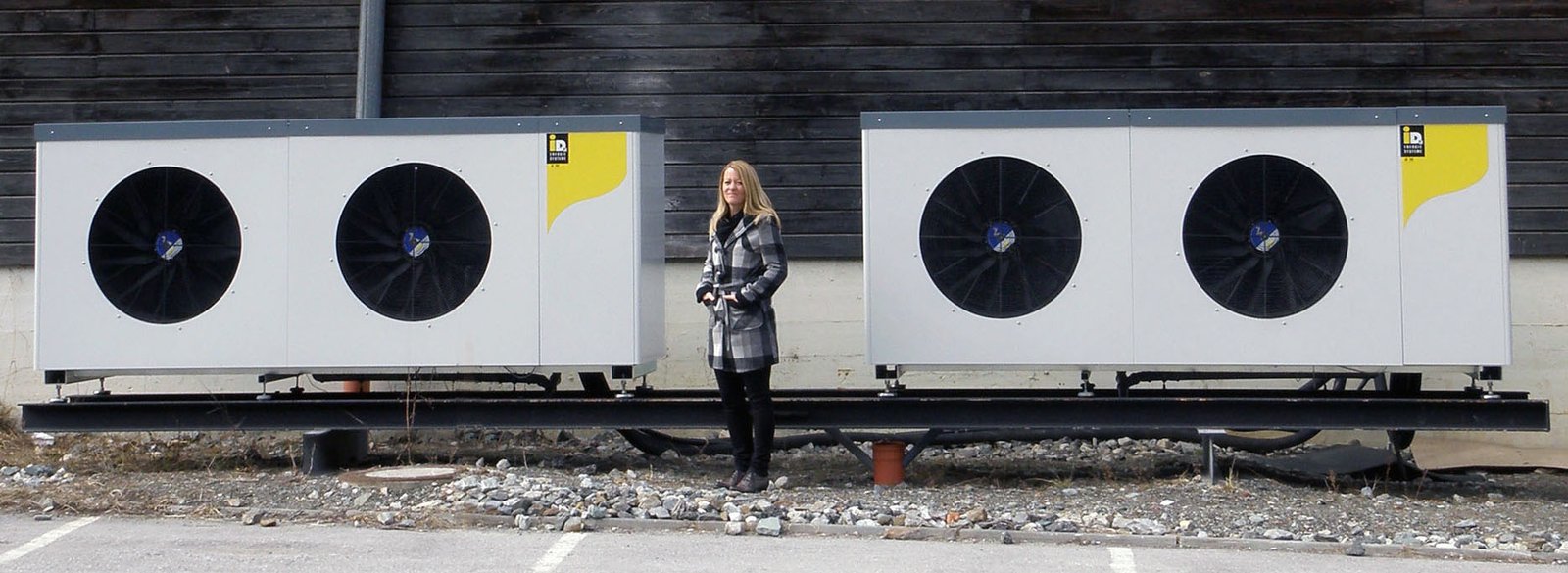

S tepelnými čerpadlami iDM TERRA AL Max v kaskáde sa môžu presadzovať inštalácie do 300 kW.
Plánovanie tepelných čerpadiel iDM TERRA AL 60 Max
Tepelné čerpadlo TERRA AL 60 Max je kompaktné tepelné čerpadlo s primárnym zdrojom vzduch s exteriérovou inštaláciou. Tepelné čerpadlo sa obsluhuje z riadiacej skrinky osadenej na stenu v interiéri budovy. Štandardne sa používa na kúrenie, chladenie a prípravu teplej vody. Dĺžka hydraulického pripojenia tepelného čerpadla TERRA AL 60 Max, ktoré je inštalované v exteriéry, k vykurovaniu v objekte, má byť čo najkratšia. Maximálna dĺžka potrubia v jednom smere nesmie prekročiť 35 m. K tomu sa inštaluje výkonovo zodpovedajúce obehové (nabíjacie) čerpadlo.
Hydraulické pripojovacie potrubie musí byť dobre izolované a v pôde uložené pod hranicou mrznutia.
Tepelné čerpadlo sa hodí na monovalentné, prípadne bivalentné kúrenie a chladenie veľkých objektov s prepočítanými primeranými tepelnými stratami a ziskami. Predmetný objekt má byť pritom vykurovaný nízkoteplotným systémom ako sú podlahové, stropné a stenové kúrenie, prípadne nízkoteplotné vykurovacie telesá.
Tepelné čerpadlo TERRA AL Max pracuje s chladivom R410A, ktoré pri predpísanej montáži a autorizovanom uvedení do prevádzky cirkuluje v dvoch uzavretých chladivových okruhoch a tak prakticky nepredstavuje žiadne zaťaženie životného prostredia.

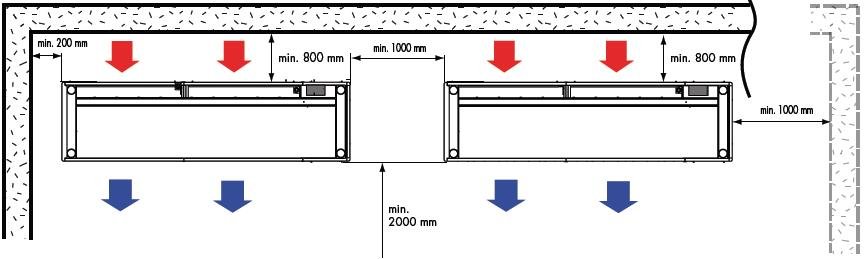

Skica umiestnenia tepelných čerpadiel TERRA AL 60 Max v kaskáde
Varianta 1.
Pohľad z hora
Spolu môže byť do kaskády zapojených až do 5 tepelných čerpadiel TERRA AL 60 Max. Kvôli údržbe a eventuálnym vzdušným skratom nutne musia byť predpísané odstupy dodržané!

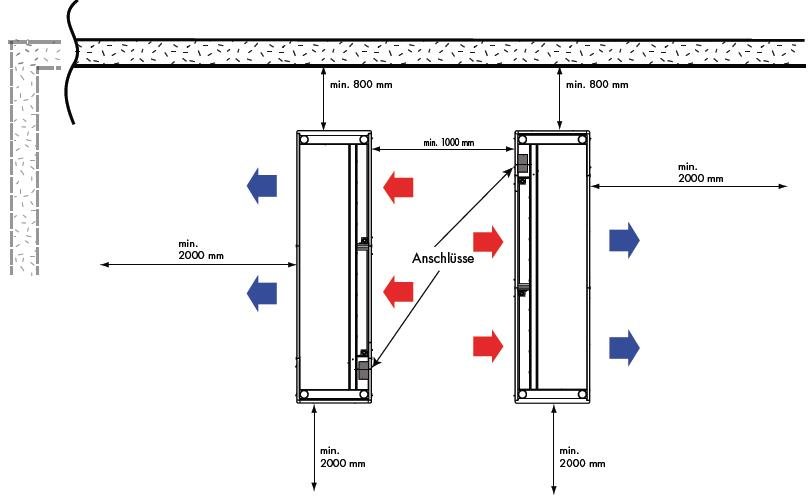

Varianta 2.
Pohľad z hora
Obe vyfukovacie strany musia zostať voľné!

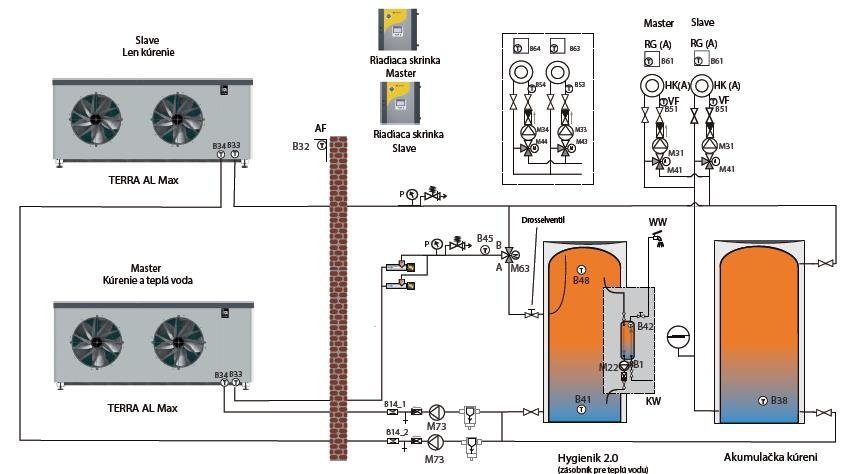

Schéma TERRA AL 60 Max v kaskáde s hydraulickým dopojením prípravy TV (Hygienik 2.0) a kúrenia
Príklad dimenzovania tepelného čerpadla pri rekonštrukcii tepelného zdroja bytového domu
Heatcool s.r.o.
Šancová 50
811 05 Bratislava
Projekt: rekonštrukcia zdroja vykurovania a ohrevu pitnej vody bytového domu
Objednávateľ:
Projekt spracoval:
Tel.: 0903 693001
e-mail: logistika@heatcool.sk
Navrhované riešenia a prepočty vychádzajú z informácií a číselných podkladov poskytnutých objednávateľom z prevádzky predchádzajúcich období, ktoré sú tak zárukou ich správnosti.
Riešený objekt: v bytovom dome v Bratislave, Petržalke, je spolu 132 bytov v dvoch samostatných vchodoch. Celkovú nameranú spotrebu energii z predchádzajúceho obdobia sme rozdelili podľa vchodov na dve časti, s rovnakým výpočtom pre každý vchod.
Výpočtové parametre budovy
| Potreba tepla | 105.5 kW |
| Požadovaná teplota miestností | 22 °C |
| Hraničná teplota vykurovania | 15 °C |
| max. prívodná teplota | 55 °C |
| max. výstupná teplota (na spiatočke) | 45 °C |
| Teplá pitná voda vyrobená tepelným čerpadlom | |
| Objem zásobníka | 2000 L |
| denná potreba vody | 1400 L |
| Teplota vstupnej vody na primáre | 10 °C |
| Straty na výmenníku | 7 K |
| Teplota teplej vody | 53 °C |
| Elektrický doohrev | nie |
Použité klimatické dáta – ročná priemerná teplota 9.8 °C
| Teplá voda vyrábaná tepelným čerpadlom | Bratislava, (z databanky)) |
| Výpočtová teplota vonkajšieho prostredia | -12 °C |
| Mesačné priemerné teploty | |
| Januar | -1,2 °C |
| Februar | 0.7 °C |
| Marec | 5,0 °C |
| April | 10,5 °C |
| Maj | 15,0 °C |
| Jun | 18,3 °C |
| Jul | 20,3 °C |
| August | 16,3 °C |
| September | 16,1 °C |
| Oktober | 10,4 °C |
| November | 5,0 °C |
| Dezember | 1,1 °C |
Zdroj tepla: vzduch
| Bod bivalencie | -5 °C |
| Tepelný výkon v bode bivalencie | 87,3 kW |
| Objem spotrebovaného vzduchu v bode bivalencie | 22000.0 m³/h |
Navrhované tepelné čerpadlo: IDM TERRA AL 60 Max
Špecifikácie IDM TERRA AL 60 Max
Typ: vzduch / voda, výkon pri 2 /35°C: tepelná en.: 87,3 kW, elektrická en.: 24,8 kW
Médiá tepelného čerpadlaSpôsob prevádzky tepelného čerpadlaBod bivalenciemax. prívodná teplotaTeplotný rozdiel na výparníkuPríkon čerpadlovej skupiny vykurovania
| Počet projektovaných tepelných čerpadiel | 2 ks |
| Médiá tepelného čerpadla | vzduch / voda |
| Spôsob prevádzky tepelného čerpadla | bivalentný (paralelný) |
| Bod bivalencie | -5 °C |
| max. prívodná teplota | 62 °C |
| Teplotný rozdiel na výparníku | 5.0 K |
| Príkon čerpadlovej skupiny vykurovania | existujúca |
Potreba tepla:
| Vykurovacia energia | kWh/rok | |
| Potreba tepla dodaná tep.čerpadlom | 265811 | |
| Potreba teplej pitnej vody dodanej tep.čerpadlom | 25083 | |
| Potreba vykurovania bivalentným zdroj | 869 | |
| Potreba teplej pitnej vody z bivalent. zdroja | 221 | |
| Energia spotrebovaná | ||
| Spotreba tepelného čerpadla pre vykurovanie v kWh/rok | 87917 | |
| Spotreba tepelného čerpadla pre teplú pit.vodu v kWh/rok | 87917 | |
| Spotreba pri odmrazovaní | 0 | |
| Spotreba čerpadlovej skup.vykurovania v kWh/rok | existujúca | |
| Spotreba bivalentného zdroja pri vykurovaní | 869 | |
| Spotreba bivalentného zdroja pre teplú pitnú vodu | 221 | |
| Doba práce tepelného čerp. pre vykurovanie | 2712h/rok | |
| Doba práce tepelného čerp.pre ohrev pitnej vody | 238 h/rok | |
| Zdroj tepla | Kúrenie | Ohrev pitnej vody |
| Dosiahnutá úspora tepla | 177063kWh | 16790 kWh |
Ročný koeficient výťažnosti, vrátane odmrazovania, ventilátora, bez obehových čerpadiel a bez bivalentného zdroja ( dodaná energia – spotrebovaná), sezónne COP tepelného čerpadla……3.0

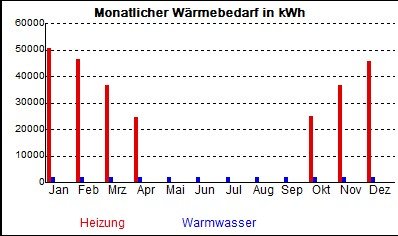

Mesačná potreba tepla v kW

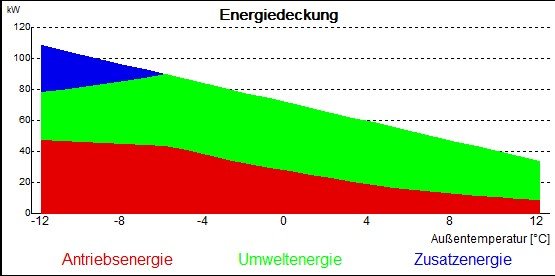

Energetické zloženie pokrytia:
Červená... spotrebovaná energia tepelným čerpadlom,Zelená... nadenergia získaná prácou tepelného čerpadla, Modrá... dodatková energia, spotrebovaná bivalentným zdrojom

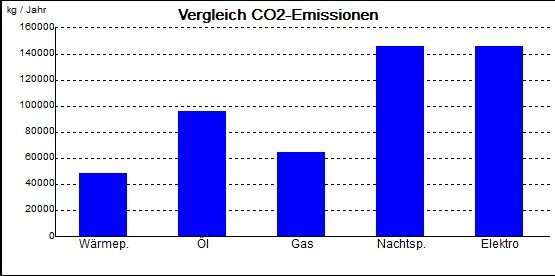

Porovnanie emisií CO2
| Technické údaje podľa EN14511 | TČ | TERRA AL 60 Max |
| Energetická trieda (v spojení TČ s reguláciou) |  |
|
| Kompresor/Chladivové okruhy | 2/2 | |
| Vykurovací výkon pri A2/W35 | [kW] | 58,25 |
| Vykurovaví výkon pri A7/W35 | [kW] | 74,75 |
| Príkon pri A2/W35 [kW] | [kW] | 16,55 |
| Príkon pri A7/W35 [kW] | [kW] | 16,87 |
| COP pri A2/W35 | 3,52 | |
| COP pri A7/W35 | 4,43 | |
| Vykurovací výkon pri A2/W35 (1 stupeň) | [kW] | 29,03 |
| Príkon pri A2/W35 (1 stupeň) | [kW] | 8,29 |
| COP pri A2/W35 (1 stupeň) | 3,50 | |
| Chladiaci výkon pri A35/W18 | [kW] | 70,52 |
| EER pri A35/W18 | 3,31 | |
| Hladina hluku* | dB(A) | 52 |
| Rozmery v x š x h | mm | 1500x3300x900 |
| Váha | kg | 880 |
* voľná inštalácia vo vzdialenosti 10 m
